送電・配電系統には，高い安全性と信頼性が要求されます。このためには，電力の需要と供給が一致している必要がありますが，現在の複雑な電力系統の信頼性と安全性を向上するためには，系統内の電力潮流（パワーフロー）を積極的に制御することが重要な課題の一つです。

これを実現するシステムとして，6台のカスケード変換器を用いたパワーフローコントローラを提案しています。これは，変換器を六角形に接続した新しい回路トポロジーに特長があり，高速な電力潮流の制御と同時に，各カスケード変換器の直流コンデンサ電圧を安定に制御することができます。その結果，系統電圧の一周期 20 msで電力潮流を急激に反転するような高速制御を可能にしました。

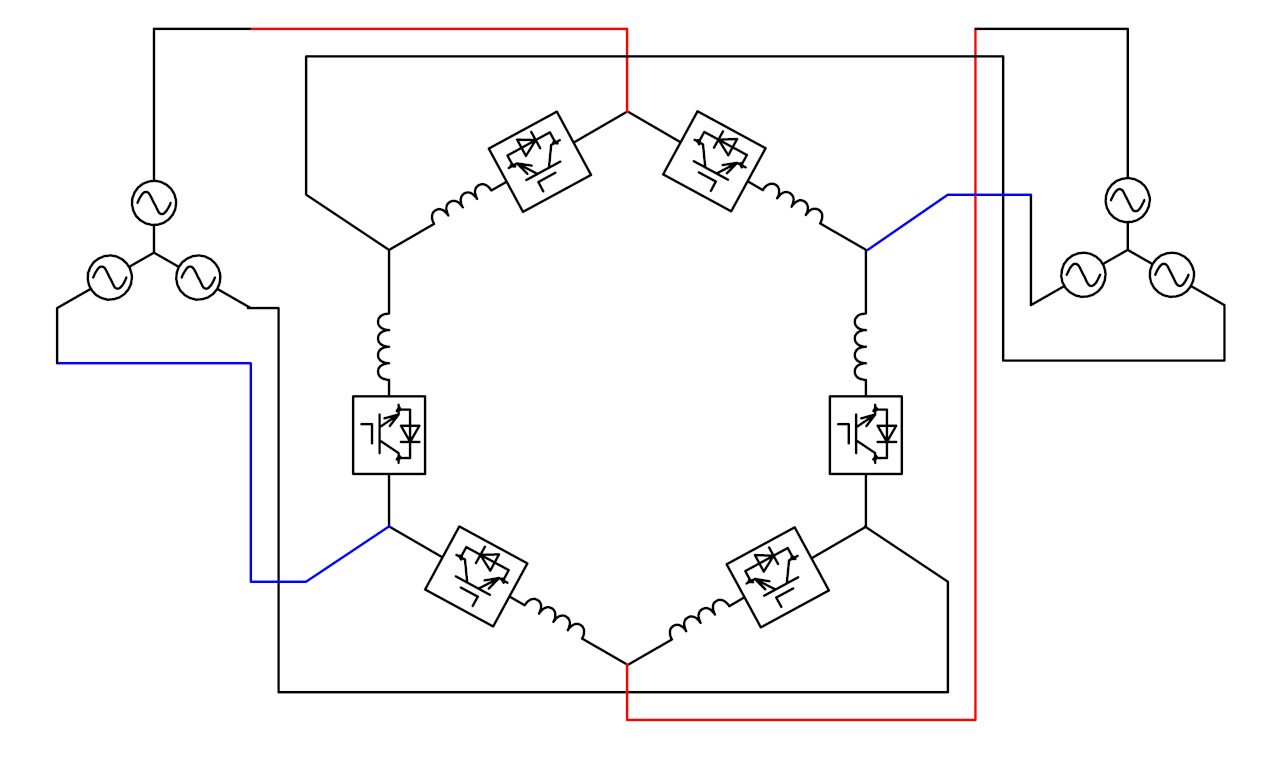

パワーフローコントローラの回路構成

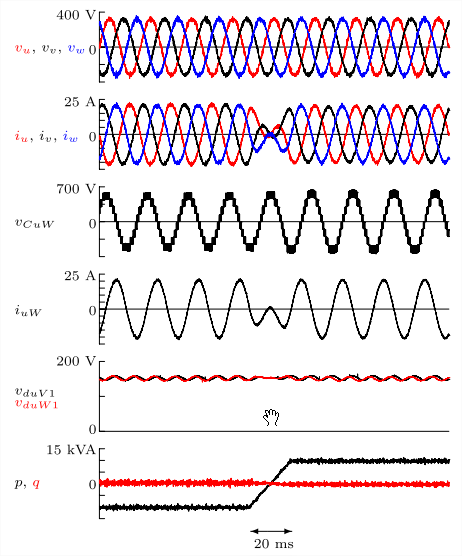

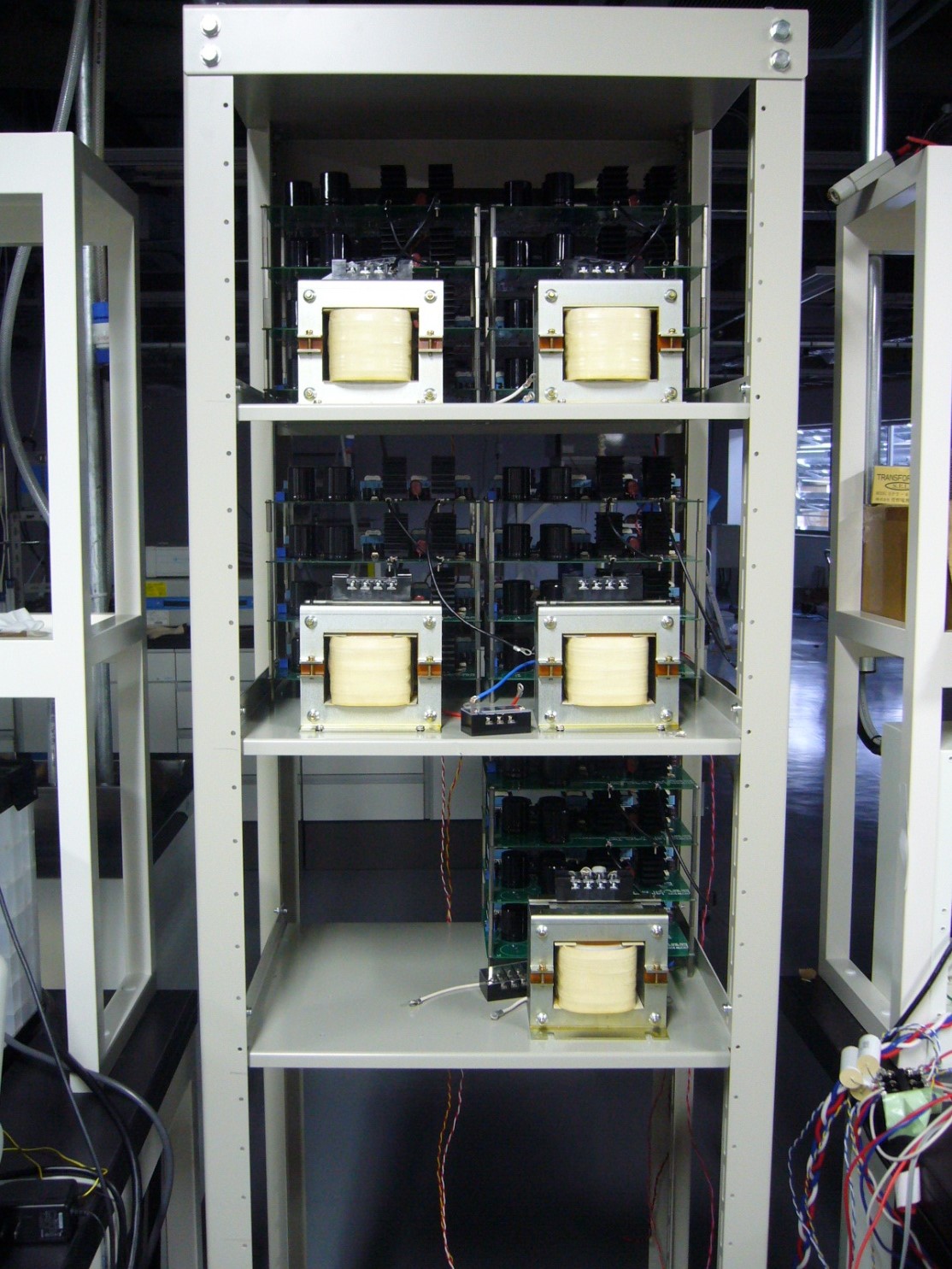

実験装置と実験波形

References

• R. Tsuruta, T. Hosaka, and H. Fujita, "A new power flow controller using six multilevel cascaded converters for distribution systems," 2014 International Power Electronics Conference (IPEC-Hiroshima 2014 - ECCE ASIA), Hiroshima, 2014, pp. 1350-1356.Doi:10.1109/IPEC.2014.6869761
